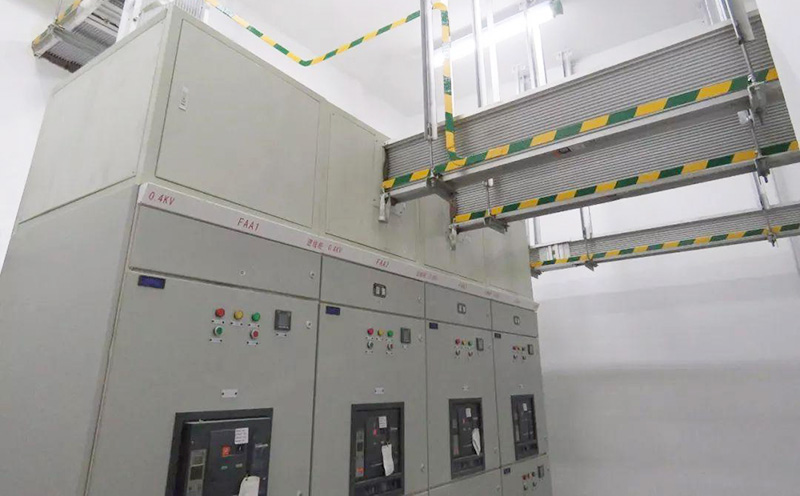

電廠6KV濾波補償裝置低壓體系和380V低壓體系均設有低電壓掩護，以包管在體系產生低電壓時可以或許得到快速的處理，避免事故的進一步惡化。低電壓掩護作用如下：

1、掩護重要電動機的自啟動。當電壓消散或低落時，電動機的轉速降低。當電壓規復時，在電動機自啟動時啟動電流比額定電流大好幾倍，將使電網的電壓降加大，使電壓規復的進程延長，增加了電動機達到失常轉速的難度，嚴重時甚至不克不及自啟動，必須切除一部分不重要的電動機，使電網的電壓降減少。因此，在不重要的和次要的電動機上可裝設低電壓掩護，當電壓消散或低落時舉措，將電動機從電網上斷開。

2、包管機組及裝備平安。當電壓長期消散機（如10S左右），根據技術平安的條件及生產工藝進程的特點，需將某些電動機切除。由于在這段光陰內鍋爐已熄滅，電動機自啟動已經沒有必要了，所以應裝設低電壓掩護舉措于跳閘。另外，還有一些帶恒定阻力矩機械的電動機，如磨煤機等，在電壓低落時不可能自啟動，這些電動機也應在電壓低落時切除。

不管是在電壓完整消散機，或電網內的短路毛病引起電動機制動時，低電壓掩護應當可以或許包管將電動機可靠斷開。為此，低電壓掩護應滿足以下幾點要求：

1、能反映對稱的和不對稱的電壓降低。由于在不對稱短路時的電動機也可能被制動，因此當電壓規復時也會出現自啟動問題。

2、電壓互感器(PT)一次側一相或兩相斷線，二次側各相斷線時（三期為二次電壓小開關QF1、QF2、QF3），掩護裝置不應誤舉措，并且收回“PT斷線”旌旗燈號。但在二次回路斷線毛病期間，假如廠用母線真正失去電壓（或電壓降到規定值時），低電壓掩護仍應正確舉措。

3、0.5s與9s的低電壓掩護的舉措電壓應分離整定。在電壓消散機，用接在線電壓上的一只低電壓繼電器組成的掩護就可以達到目的，并能可靠的反響三相短路。但當兩相短路時，用一只電壓繼電器組成的掩護，只要在接繼電器的兩相間產生短路時能力起作用，因此不克不及完整反響不對稱的電壓降低。為了包管在一切兩相短路的情況下掩護都能舉措，應采納三相繼電器接線方法。

4、同一段廠用母線供電的多少臺電動機，平日配合裝一套低電壓掩護裝置，低電壓繼電器接在廠用母線PT上。

三期6KV母線PT接線方法為YN/yn/△型。一次繞組中三相各串接有一只低壓熔絲。第一組二次繞組上三相分離有響應的二次電壓小開關QF1、QF2、QF3，四只低電壓繼電器分離跨接在ab，bc，ca相間的（此中有兩個并聯同接在ca相間），分離毛病錄波器、廠用電快切以及到電壓變送器用于DCS畫面電壓表現以及到當場節制柜上用于電壓表表現。第二組二次繞組為啟齒三角形加消諧器，也稱二次消諧器。

失常時，四個低電壓繼電器均得電。假如母線PT一相斷線，此中兩只繼電器將失電舉措，并使PT斷線中央繼電器得電舉措，收回“母線PT斷線”報警，同時閉鎖低電壓掩護回路舉措。假如母線PT兩相及以上斷線或許母線失電，則使四只低電壓繼電器全體失電，使得光陰繼電器得電 ，經響應延時收回低電壓旌旗燈號，低電壓掩護舉措，跳去母線上全體負荷開關。
